斯派莎克气动球阀在工业流体控制系统中广泛应用，但使用中可能出现关不到位问题，影响系统运行并带来安全隐患。文章分析原因并给出调整和预防措施。原因包括气源问题（压力不足、不稳定、气路堵塞）、执行器故障（气缸密封不良、活塞卡死、弹簧失效）、阀体结构问题（阀座密封不良、球体磨损、阀杆弯曲）和操作问题（力度、速度不当，顺序错误）。调整方法有针对气源检查压力、稳定压力、清洁气路；针对执行器更换密封件、处理活塞卡死、更换弹簧；针对阀体修复或更换阀座、球体、校直或更换阀杆；针对操作规范力度、控制速度、遵循顺序。预防措施包括定期维护保养、正确选型安装和对操作人员培训，采取这些措施可确保气动球阀稳定可靠运行。

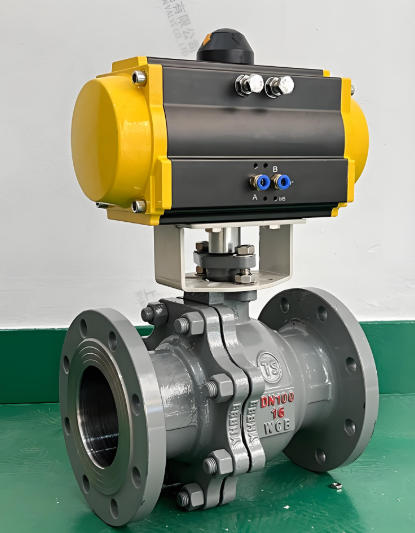

在工业生产中，斯派莎克气动球阀作为一种重要的控制阀门，被广泛应用于各种流体控制系统。然而，在使用过程中，有时会遇到气动球阀关不到位的问题，这不仅会影响系统的正常运行，还可能导致泄漏等安全隐患。本文将深入分析斯派莎克气动球阀关不到位的原因，并提供详细的调整方法。
一、气动球阀关不到位的可能原因
（一）气源问题
气源压力不足：气动球阀依靠气源压力来驱动阀门的开闭。如果气源压力低于球阀的工作压力要求，就无法提供足够的动力来关闭阀门，导致关不到位。例如，斯派莎克某型号气动球阀的正常工作压力范围为 0.4 - 0.6MPa，若实际气源压力仅为 0.3MPa，就可能出现此类问题。
气源压力不稳定：即使气源压力在正常范围内，但如果压力波动较大，也会影响阀门的关闭。在阀门关闭过程中，压力的突然下降可能使阀门无法完全到位，而压力的突然升高则可能对阀门部件造成冲击，影响其密封性能。
气路堵塞：气路中的杂质、污垢或水分等可能导致气路堵塞，使气体流量减小或受阻。这会导致阀门执行器无法获得足够的气量来完成关闭动作，进而造成关不到位的情况。例如，过滤器未及时清洗或更换，杂质就可能进入气路。
（二）执行器故障
气缸密封不良：气动球阀的执行器通常采用气缸结构。如果气缸的密封件老化、磨损或损坏，会导致气缸内的气体泄漏，使气缸的输出力下降。当输出力不足以克服阀门关闭时的阻力时，阀门就无法完全关闭。比如，气缸的 O 型密封圈使用时间过长，出现了老化开裂的现象。
活塞卡死：活塞在气缸内的运动应顺畅无阻。然而，由于长时间使用、缺乏润滑或气缸内进入杂质等原因，活塞可能会卡死在气缸内，无法正常移动。这将直接导致阀门无法关闭，即使气源压力正常也无济于事。
弹簧失效：对于一些采用弹簧复位的气动执行器，弹簧的作用是在气源失压时帮助阀门关闭或打开。如果弹簧出现疲劳、断裂或变形等问题，其弹力就会不足，无法使阀门回到正确的关闭位置。
（三）阀体结构问题
阀座密封不良：阀座是保证阀门密封性能的关键部件。长期受到流体介质的冲刷、腐蚀或磨损，阀座的密封面可能会出现损伤、变形或划痕等情况，导致密封性能下降。当阀门关闭时，介质会从密封不良的部位泄漏，造成关不到位的假象。例如，在输送含有颗粒杂质的流体时，阀座更容易受到磨损。
球体磨损严重：球体是气动球阀的核心部件之一，它与阀座配合实现阀门的开闭和密封。如果球体表面出现磨损、腐蚀或划伤，就无法与阀座紧密贴合，从而导致阀门关不严。特别是在一些高压、高流速或腐蚀性介质的工况下，球体的磨损速度会加快。
阀杆弯曲：阀杆负责连接执行器和球体，传递扭矩。在阀门的使用过程中，如果受到外力撞击、安装不当或长时间过载等原因，阀杆可能会发生弯曲。弯曲的阀杆会使球体的转动角度不准确，无法完全关闭阀门，同时也会影响阀门的密封性能。
（四）操作问题
关闭阀门时力度过大或过小：在手动操作气动球阀时，如果关闭阀门的力度过大，可能会导致阀门部件损坏，如阀杆变形、阀座移位等，进而影响阀门的关闭效果。相反，如果关闭力度过小，阀门可能无法克服内部阻力完全关闭。
关闭速度过快或过慢：关闭速度过快，会使阀门在关闭瞬间产生较大的冲击力，可能损坏阀门的密封面和其他部件。而关闭速度过慢，可能会导致介质在阀门关闭过程中对密封面造成冲刷，影响密封性能，导致关不到位。
错误的操作顺序：在一些复杂的控制系统中，气动球阀的操作需要遵循特定的顺序。如果操作人员不熟悉操作流程，错误地进行了操作，如在未排空管道内压力的情况下关闭阀门，可能会导致阀门承受过大的压力，无法正常关闭。
二、气动球阀关不到位的调整方法
（一）气源问题的解决方法
检查气源压力：使用压力表检测气源压力，确保其在斯派莎克气动球阀规定的工作压力范围内。如果压力不足，检查气源设备，如空气压缩机、减压阀等，调整其输出压力至合适值。例如，将减压阀的输出压力调整到 0.5MPa。
稳定气源压力：安装稳压装置，如储气罐，来减少气源压力的波动。同时，检查气路中是否存在泄漏点，及时修复泄漏处，以保证气源压力的稳定供应。可以使用肥皂水涂抹在气路接头处，观察是否有气泡产生，从而检测泄漏点。
清洁气路：定期清洗或更换气路中的过滤器，去除杂质和水分。对于已经堵塞的气路管道，可以使用压缩空气进行吹扫，确保气路畅通。在清洗过滤器时，要注意按照正确的方法进行拆卸和安装，避免损坏过滤器元件。
（二）执行器故障的解决方法
更换气缸密封件：如果发现气缸密封不良，需要及时更换密封件。首先，关闭气源并释放气缸内的压力，然后拆卸气缸，取出损坏的密封件。选择与原密封件规格相同的新密封件进行安装，安装时要注意密封件的方向和安装位置，确保密封良好。安装完成后，重新组装气缸并进行测试。
处理活塞卡死问题：将气缸从阀门上拆卸下来，检查活塞和气缸内壁是否有杂质、磨损或划伤等情况。如果有杂质，使用干净的布或清洁剂清理干净。对于轻微磨损或划伤的部位，可以进行打磨处理。同时，在活塞和气缸内壁涂抹适量的润滑油，以减少摩擦阻力，确保活塞能够顺畅运动。重新安装气缸后，进行试运行，观察活塞的运动情况。
更换弹簧：对于弹簧失效的情况，需要更换新的弹簧。选择与原弹簧规格和性能相同的弹簧，按照正确的方法进行安装。安装过程中要注意弹簧的压缩量和安装位置，确保弹簧能够正常发挥作用。更换弹簧后，对阀门进行调试，检查阀门的开闭功能是否恢复正常。
（三）阀体结构问题的解决方法
修复或更换阀座：如果阀座密封面损伤较轻，可以使用研磨工具对密封面进行研磨修复，使其恢复平整。对于损伤严重的阀座，需要更换新的阀座。在更换阀座时，要注意选择与阀门型号匹配的阀座，并按照正确的安装方法进行安装，确保阀座与阀体紧密贴合，密封良好。安装完成后，进行密封性能测试。
更换球体：当球体磨损严重影响阀门密封性能时，必须更换新的球体。选择符合斯派莎克气动球阀规格要求的球体，拆卸阀门，取出旧球体，安装新球体。安装过程中要注意球体的安装方向和与阀杆的连接牢固性。安装完成后，对阀门进行调试，检查阀门的开闭灵活性和密封性能。
校直或更换阀杆：如果阀杆弯曲程度较小，可以使用专用的工具进行校直。校直过程中要注意力度和方法，避免对阀杆造成二次损伤。对于弯曲严重的阀杆，应及时更换新的阀杆。新阀杆的材质和规格要与原阀杆一致，安装时要确保阀杆与球体和执行器的连接正确无误。安装完成后，测试阀门的操作性能。
（四）操作问题的解决方法
规范操作力度：操作人员应熟悉气动球阀的操作要求，在关闭阀门时，使用适当的力度。可以通过培训和实践，掌握正确的操作力度感觉。对于一些有操作扭矩要求的阀门，可使用扭矩扳手等工具来确保操作力度符合规定。
控制关闭速度：在手动操作时，缓慢而平稳地关闭阀门，避免过快或过慢。对于自动化控制系统，可以通过调整控制程序或阀门定位器的参数，来控制阀门的关闭速度。一般来说，阀门的关闭时间应根据具体工况和阀门规格进行合理设置，以确保阀门能够正常关闭且不对系统造成冲击。
遵循正确操作顺序：制定详细的操作手册，并对操作人员进行培训，使其熟悉并严格遵循正确的操作顺序。在操作前，仔细检查系统状态，确保满足阀门操作的条件。例如，在关闭阀门前，先确认管道内的压力已经降低到安全范围，避免因压力过高导致阀门关不到位或损坏。
三、预防措施
定期维护保养：建立完善的维护保养制度，定期对斯派莎克气动球阀进行检查、清洁、润滑和调试。例如，每隔一定时间对阀门的密封件、执行器、气源系统等进行检查，及时发现并处理潜在问题，延长阀门的使用寿命。
正确选型和安装：在选择气动球阀时，要根据实际工况，如介质性质、压力、温度、流量等，选择合适的型号和规格。在安装过程中，要严格按照安装说明书进行操作，确保阀门安装正确，避免因选型不当或安装错误导致阀门故障。
操作人员培训：对涉及气动球阀操作的人员进行专业培训，使其熟悉阀门的结构、工作原理、操作方法和注意事项。提高操作人员的技能水平和责任心，减少因操作不当引起的阀门问题。
斯派莎克气动球阀关不到位是一个较为常见的问题，其原因可能涉及气源、执行器、阀体结构和操作等多个方面。通过对这些原因的深入分析，并采取相应的调整方法和预防措施，可以有效地解决气动球阀关不到位的问题，确保其在工业生产中稳定、可靠地运行。
